基础信息

硬件

  • 实时三维建图

  • 芯片：M2（功耗最高20w）+R1（功耗未知）


  • 传感器：12摄像头 + 5传感器 + 6麦克风
  • 响应时间：12毫秒
  • 分辨率：单眼像素 > 4K+(像素)，整机最昂贵的硬件（业界估计单片700💲），90HZ刷新。
  • 续航：2h
  • 电池：10000mAh
    • 电流 = 10000mAh / 2h = 5000mA
    • 电压：假定5V
    • 平均功率：电压 × 电流 = 5V × 5000mA = 25W
    • 实际
      • 电池参数：3166 mAh
      • 35.9 Wh，输出支持 13V、6A ；
      • 续航三小时。 35.9 Wh / 3 h = 11.97 W

  • 主摄像头：每秒传输十亿+像素

    1280X1280 (3).PNG

  • 辅助摄像头

    1280X1280 (1).JPEG

    • Downward cameras（向下摄像头）：提供地面环境信息
    • IR illuminators（红外照明器）：增强低光环境图像质量
    • Side cameras（侧面摄像头）：提供周边环境信息

  • 深度头：  实时三维建图

    1280X1280 (2).JPEG

软件

  • 系统：VisionOS（兼容iOS和iPadOS的应用）


  • 开发工具
    • Xcode
    • Apple frameworks：RealityKit +ARKit ..
    • 语言：SwiftUI/Swift/Objective-C/C/C++/C#
    • Reality Composer Pro
    • Unity

  • AppStore for visionOS


    AppStore for visionOS


    可将已有的iOS app展现在xrOS商店

visionOS

架构


visionOS架构

上层

  • ARKit：跟踪等多种技术
  • RealityKit：高阶3D API，用于渲染、模型展示等
  • SwiftUI and UIKit：visionOS app 的基础界面和系统组件等基础交互

底层

  • Algorithms：图像、LiDAR、传感器处理等多种算法
  • CoreOS and Services：类似iOS、macOS的底层服务
  • Metal：底层渲染框架，上层框架的图形重要基础

空间概念


Window

  • 可以打开多个 Window
  • SwiftUI 编写，包含系统默认的 views and controls ：默认交互由这些控件承载

Volume

  • 立方体
  • 可以在空间中移动
  • 用使用 RealityKit or Unity 显示3D 内容

Full Space

  • 完全空间不同于默认的共享空间（Shared Space），共享空间元素默认并排，完全空间任由开发者使用
  • 对 visionOS的app来说，这是 app的独立空间（和Shared Space平行、不共享）

Apple frameworks

  • SwiftUI、UIKit：负责基础界面、可重用控件以及基础交互逻辑
  • RealityKit：3D 内容、动画和视觉效果，兼容MaterialX
  • ARKit：平面估计、场景重建、图像定位、世界跟踪、手部骨骼跟踪
  • Accessibility：支持手指、手腕或头部、眼部、语音等多种交互方式
  • Metal：底层渲染核心

（框架每个部分都很重要且有大量知识内容，此处不赘述）

ARKit

  • 平面估计（Plane estimation）：可以检测相机视角下的平面，并将其用作虚拟对象的支撑面，使虚拟对象看起来像与现实世界物体交互一样自然
  • 场景重建（Scene reconstruction）：ARKit可以通过多个相机视角对现实场景进行捕捉和分析，从而创建出三维模型，以供虚拟对象精确地与现实场景进行交互

  • 场景理解（Scene understanding）：平面和物体检测以及标记

    Scene understand.mp4

Plane estimation + 场景理解

  • 图像定位（Image anchoring）：ARKit可以将虚拟对象锚定到现实世界中的特定图像，使得当用户将相机对准该图像时，虚拟对象会出现在该图像上
  • 世界跟踪（World tracking）：ARKit可以跟踪设备在现实世界中的位置和方向，以便在设备移动时，虚拟对象能够随之移动并保持稳定

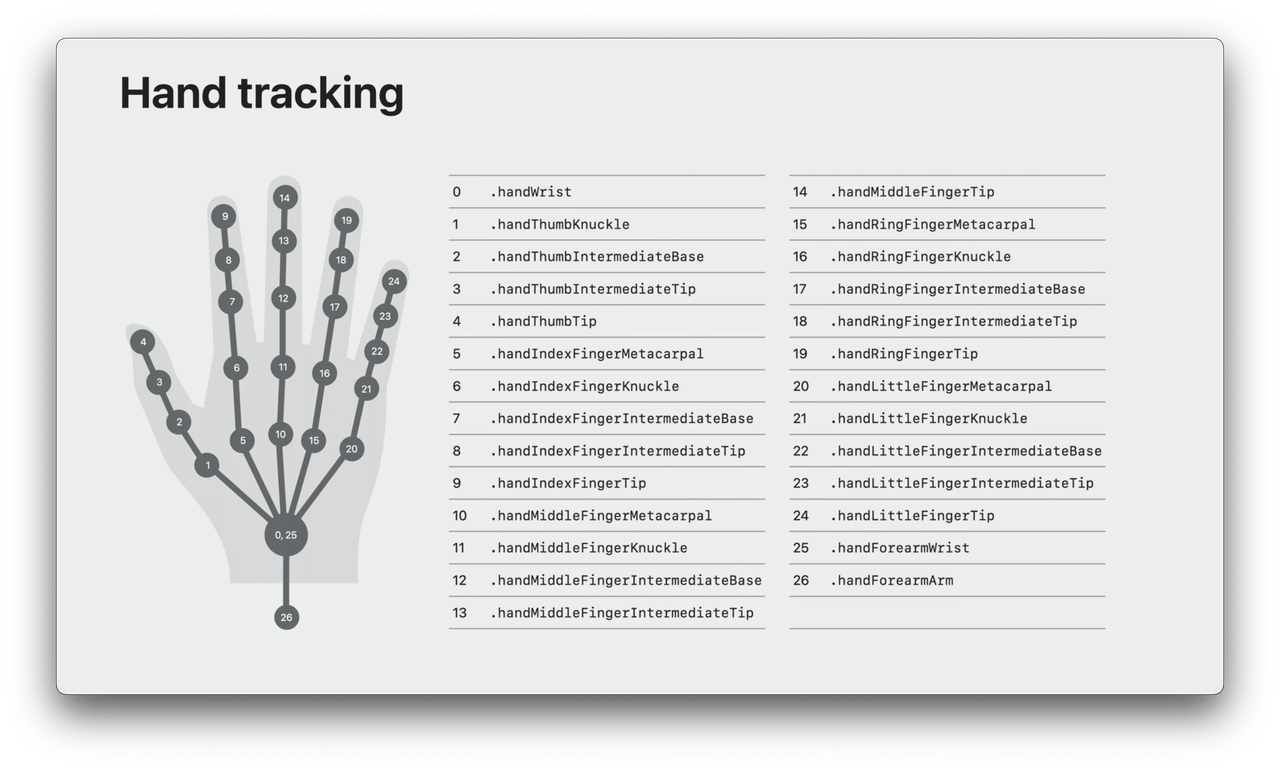

  • [NEW] 手跟踪（Hand tracking）：可以检测手势变化并做出响


    Hand tracking 实现虚拟的手


    来源（建议所有设计师观看Design for visionOS章节）：wwdc2023-10073_Design for spatial input

    Todo：keyboard

    虚拟输入法

Metal

  • CompositorLayer：用于输入数据的合成，并最终显示到屏幕上
  • Runloop：类似 do while 的循环，用于对渲染生命周期的理解

  • Update流程：处理渲染数据、自定义行为的关键时机


    CompositorLayer 渲染


    帧渲染流程


    Update流程


    整体渲染流程


    Runloop：while 循环

渲染概念

  • 渲染链路

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27

                  +-----------------------+
                  |                       |
              +------------+        +------------+
              |   Scene    |        |     UI     |
              | Renderer   |        |  System    |
              +------------+        +------------+
                  |                       |
                  |                       |
                  v                       v
          +--------------+         +-------------+
          |              |         |             |
          |              |         |             |
          |   Compositor |         |  Display    |
          |              |         |  Manager    |
          |              |         |             |
          +--------------+         +-------------+
                  |                       |
                  |                       |
                  v                       v
          +--------------+         +-------------+
          |              |         |             |
          |              |         |             |
          |   Renderer   |         |   Monitor   |
          |              |         |             |
          |              |         |             |
          +--------------+         +-------------+
  • compositor
    • 负责将各个图层（包括场景、UI、视频等）合成为最终图像的组件
    • 负责将每个图层的像素按照特定的顺序、混合模式、透明度等属性进行混合，最终生成一张完整的图像，并将其显示在屏幕上
    • 上游：合成的各个图层的组件，比如场景渲染器、UI 组件
    • 下游：将合成后的图像显示在屏幕上的组件，比如图像显示器、窗口管理器
  • 窗口管理器：
    • 上游：UI系统
    • 下游：显示器
  • 分成两路以提高重用性和灵活性

工具链

Xcode

  • Swift、SwiftUI
  • visionOS SDK

  • visionOS Simulator


    Todo：Reality Composer Pro

    模拟器演示：SwiftUI（基础交互界面）、多窗口（设置+播放器）

Reality Composer Pro

Reality Composer Pro.png

This content is only supported in a Feishu Docs

通过拖拽完成模型摆放

  • 用于预览和准备3D内容

  • 强大的编辑工具：支持3D模型、材质和声音


    仅仅通过拖拽，完成模型或场景

  • 与Xcode紧密结合
  • 可使用Object Capture将真实世界的物体转变成USDZ并放入Reality Composer Pro

  • USDZ 文件，可以直接在xrOS打开，多个工业级软件支持：Maya、Blender、


    USDZ文件预览

Unity

支持 Unity 的3D渲染（‼️ 需Unity 2022或更高版本）

  • 输入支持
    • look & tap：视线注视、点击
    • head pose：头部的倾斜和旋转等操作

    • hands：手部的动作和手势


      多种技术结合的demo展示：Plane estimation、Hand tracking、tapping

    • 增强现实数据（AR Foundation Package）
    • 蓝牙设备：键盘、手柄等
  • UI
    • Unity UI 系统：UGUI、UI Toolkit
    • 其它UI：Mesh、renderer 、 RenderTexture
  • 其它
    • 支持即时预览（模拟器也可以）
  • 已支持前期迁徙准备
    • [重要] Unity 2022 或以上版本
    • shaders准备：转换成Shader Graph
    • 采用通用渲染管线

Web

  • Safari


***新的可以包含3D模型USDZ（Beta）***


Combine QuickLock with Safari

  • 和WebGL保持兼容


和主流Web 3D引擎保持良好兼容性

官方支持

Compatibility evaluations

  • 兼容性：可以向苹果请求线上app和visionOS的兼容性评估并获取报告

Developer labs

  • 线下体验： Apple Vision Pro 上运行的 visionOS、iPadOS 、 iOS app
  • 官方优化和支持：在 Apple 的直接支持下测试和优化app，为 Apple Vision Pro 上市做好准备
  • Apple 在全球六个地方设置了 Apple Vision Pro Developer Lab
    • 美国库比蒂诺
    • 英国伦敦
    • 德国慕尼黑
    • 中国上海
    • 日本东京
    • 新加坡

Developer kit

  • 方式一：顶级头部公司有有机会直接拿到 Apple Vision Pro 的 Developer kit 进行开发
  • 方式二：开发者可以通过报名的方式申请使用相关设备，开放报名的时间预计最快会在 6 月底放
  • 方式三：开发者 Developer Tool Kit 设备（类似Mac Mini M1，开发者付费购买，预计 7 月中旬放出）

时间节点

  • 【官方】2023年6月：visionOS SDK
  • 【官方】2023年7月：Compatibility evaluations/Developer labs/Developer kit
  • 【官方】2023年7月25日：可申请Developer kit、可申请Developer labs
  • 【官方】Developer labs，2023年8月15日-8月25日：中国上海市浦东新区源深路385号
  • 【官方】2024年年初：美国上市
  • 【官方】2024年晚些时候：预计中国上市
